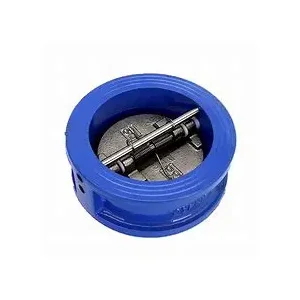

Valvola di controllo farfalla in ghisa

La connessione di tipo wafer della nostra valvola di controllo in ghisa farfalla semplifica l'installazione. Può essere strettamente bloccato tra due flange, risparmiando molto spazio di installazione ed è molto adatto per scenari di layout della pipeline limitati dallo spazio.

Struttura e principio di lavoro

(I) Design strutturale

La valvola di ritegno del wafer in ghisa è composta principalmente da parti del nucleo come corpo della valvola, disco della valvola, stelo della valvola, molla (dotato di alcuni modelli). Il corpo della valvola è fuso in ghisa, fornendo solido supporto e fondamenta strutturali stabili per l'intera valvola. Il disco della valvola è un componente chiave per ottenere la funzione di controllo. La sua forma e il design strutturale variano in base alle diverse condizioni di lavoro. Le forme comuni includono singolo disco e doppio disco. Lo stelo della valvola viene utilizzato per collegare il disco della valvola e guidare la sua traiettoria di movimento per garantire che il disco della valvola si muova accuratamente e senza intoppi durante l'apertura e la chiusura. Alcune valvole di controllo sono dotate di molle. La funzione della molla è di aiutare il disco della valvola a chiudere, migliorare la sigillatura durante la chiusura e ridurre in una certa misura il verificarsi del martello da acqua.

(Ii) Meccanismo di lavoro

Quando il mezzo scorre nella direzione normale, la pressione generata dal mezzo spingerà il disco della valvola per superare la propria gravità e la possibile resistenza alla molla, in modo che il disco della valvola ruoti attorno allo stelo della valvola o all'albero del perno. Al momento, il mezzo può passare attraverso la valvola senza intoppi e l'intero sistema di tubazioni si trova in uno stato di flusso normale. Una volta che il mezzo ha una tendenza a fluire indietro, la pressione inversa generata dal riflusso del mezzo e la gravità del disco della valvola stesso farà ruotare rapidamente il disco della valvola nella direzione opposta e si adattano strettamente al sedile della valvola, tagliando così il canale di reflusso del mezzo, impedendo il riflusso del mezzo e assicurando che il mezzo del tubo mantiene sempre un flusso di una vie.

Parametri tecnici
