Come regolare con precisione la portata delle valvole a farfalla?

Controllo accurato divalvola a farfallaIl flusso richiede una considerazione globale di molteplici fattori e misure mirate. Innanzitutto, la scelta delle valvole a farfalla è fondamentale. Le specifiche e i tipi adeguati di valvole a farfalla devono essere selezionati in base al campo di portata, ai requisiti di pressione e alle caratteristiche del fluido delle effettive condizioni operative. Ad esempio, in situazioni in cui è richiesta una regolazione ad alta precisione e il fluido è un fluido pulito, è possibile utilizzare valvole a farfalla con tenuta morbida, che hanno buone prestazioni di tenuta e possono ridurre l'impatto delle perdite interne sulla regolazione del flusso; Se il mezzo contiene impurità particolate, un sigillo rigidovalvola a farfallaè più adatto per evitare che la superficie di tenuta si usuri e comprometta la precisione della regolazione.

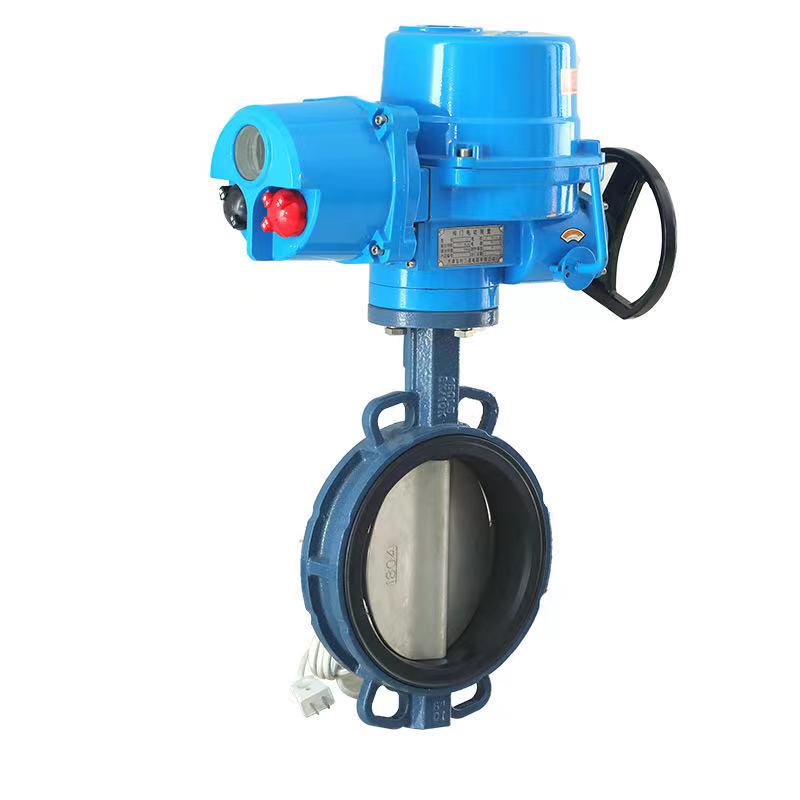

In secondo luogo, la selezione e il debug dell'attuatore sono passaggi fondamentali. Gli attuatori elettrici hanno le caratteristiche di una rapida velocità di risposta e di un'elevata precisione di regolazione. Impostando accuratamente i parametri di controllo, come la precisione del segnale di controllo dell'apertura e il tempo di risposta dell'attuatore, è possibile ottenere un controllo preciso dell'apertura della valvola a farfalla, regolando così accuratamente la portata; Gli attuatori pneumatici devono garantire una fornitura stabile di gas e un controllo preciso della pressione. Regolando la valvola di controllo pneumatica per modificare la pressione dell'aria in ingresso nell'attuatore, l'apertura della valvola a farfalla può essere controllata con precisione per ottenere un controllo preciso del flusso.

Inoltre, il processo di installazione non può essere ignorato. Le valvole a farfalla devono essere installate su tubazioni orizzontali e l'albero della valvola deve essere mantenuto in posizione orizzontale per evitare cambiamenti nello stato del flusso del fluido causati dall'inclinazione dell'installazione, che potrebbero influire sulla precisione della regolazione del flusso; Allo stesso tempo, è necessario garantire che la lunghezza dei tratti di tubo rettilinei prima e dopo ilvalvola a farfallasoddisfa i requisiti. In generale, la lunghezza della sezione del tubo dritto anteriore non è inferiore a 10 volte il diametro del tubo e la lunghezza della sezione del tubo dritto posteriore non è inferiore a 5 volte il diametro del tubo, in modo che il fluido possa formare uno stato di flusso stabile prima di entrare nella valvola a farfalla, ridurre l'interferenza delle correnti parassite e della turbolenza sulla misurazione del flusso e fornire dati di base accurati per un controllo preciso.

Inoltre, nel processo operativo vero e proprio, è necessario utilizzare strumenti di misurazione del flusso come misuratori di portata a turbina, misuratori di portata elettromagnetici, ecc. per monitorare il flusso in tempo reale. I segnali di flusso misurati vengono restituiti al sistema di controllo e il sistema di controllo regola automaticamente l'apertura della valvola a farfalla in base alla deviazione tra il valore di flusso impostato e il valore di misurazione effettivo, formando un controllo a circuito chiuso e ottenendo un controllo preciso del flusso; Allo stesso tempo, la manutenzione regolare e la manutenzione delle valvole a farfalla, il controllo dell'usura delle guarnizioni, la flessibilità degli alberi delle valvole e la sostituzione tempestiva dei componenti danneggiati sono misure importanti per garantire che le valvole a farfalla siano sempre in buone condizioni di funzionamento e un controllo preciso del flusso.
