Qual è la struttura principale della valvola a farfalla?

Quali sono i componenti che costituiscono la struttura centrale di avalvola a farfalla?

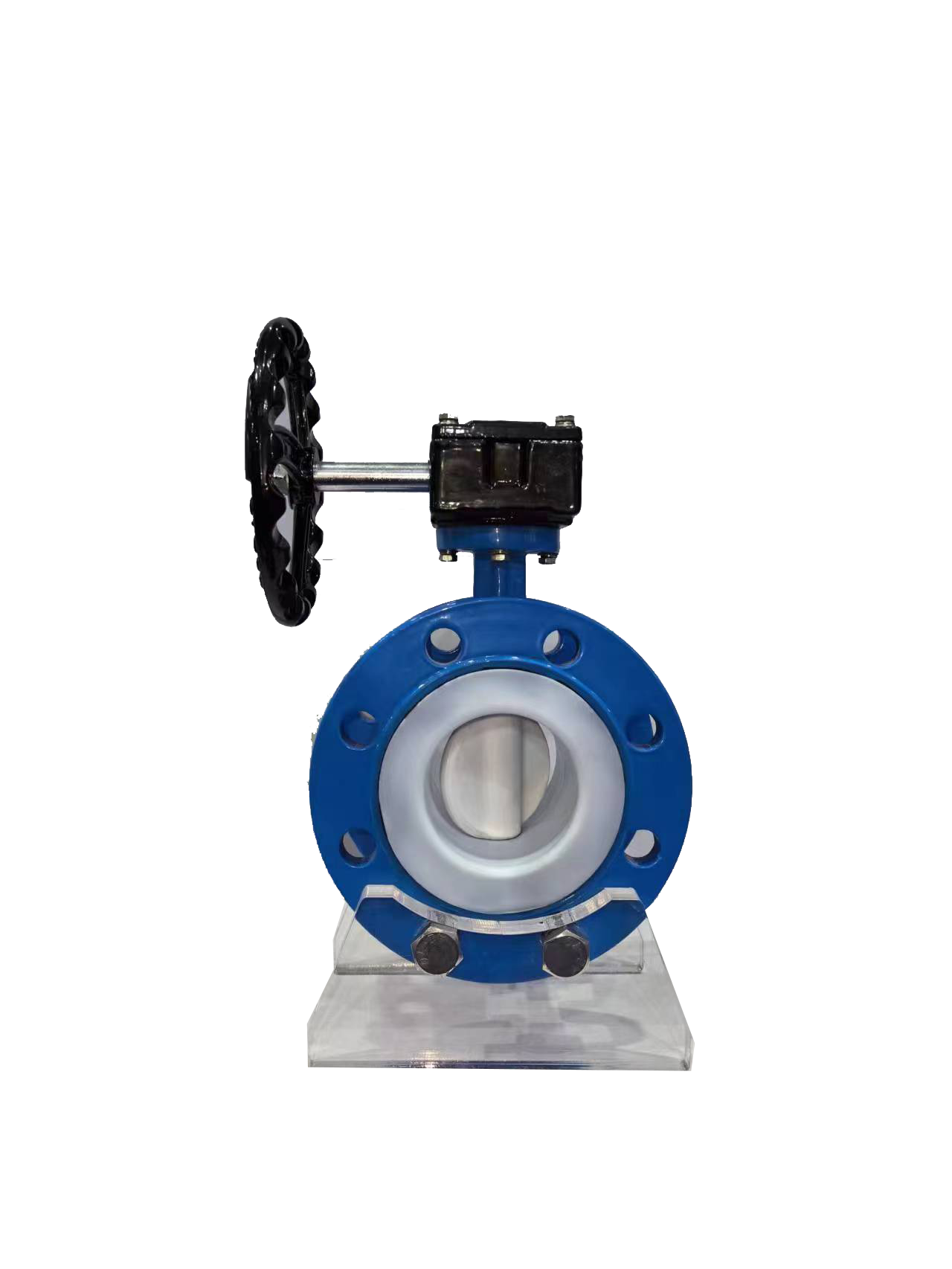

La struttura centrale di avalvola a farfallacomprende principalmente un corpo valvola, uno stelo della valvola, una piastra a farfalla e un componente di tenuta. Il corpo della valvola è solitamente una struttura cilindrica diritta con pareti interne lisce per ridurre la resistenza media al flusso; Lo stelo della valvola è collegato al dispositivo di azionamento e alla piastra a farfalla, responsabile della trasmissione della coppia e della rotazione della piastra a farfalla; La piastra a farfalla è un componente di apertura e chiusura che regola il flusso ruotando attorno all'asse dello stelo della valvola (0 °~90 °) e la sua forma influisce direttamente sulla capacità di flusso; Il componente di tenuta è composto da una sede della valvola e da un materiale di tenuta, che influisce direttamente sulla compatibilità e sulle prestazioni di tenuta del fluido.

Quali sono i dettagli chiave divalvola a farfalladisegno della piastra?

Essendo il componente principale delle valvole a farfalla, il design delle piastre a farfalla influisce direttamente sulle caratteristiche del flusso e sulle prestazioni di tenuta. La piastra a farfalla aerodinamica standard ha un bordo a forma di arco, che può ridurre la resistenza al fluido, ma il raggio di curvatura deve corrispondere al diametro della tubazione, altrimenti è facile formare vortici; Le piastre a farfalla eccentriche (come il singolo eccentrico, il doppio eccentrico e il triplo eccentrico) riducono l'usura della superficie di tenuta spostando il centro dello stelo della valvola, con la piastra a farfalla tripla eccentrica che aggiunge un angolo di inclinazione aggiuntivo per ottenere perdite pari a zero e resistenza alle alte temperature e pressione; La piastra a farfalla irregolare è progettata con nervature di guida per i supporti contenenti particelle per evitare il blocco delle particelle.

In che modo il componente di tenuta delle valvole a farfalla influisce sulle prestazioni?

Il componente di tenuta è la chiave per ottenere l'intercettazione media e la regolazione del flusso nelle valvole a farfalla. Il materiale della sede della valvola deve essere selezionato in base alle caratteristiche del mezzo, come gomma nitrilica (NBR) con buona resistenza all'olio ma facile indurimento a basse temperature e gomma fluorurata (FKM) con forte resistenza alla corrosione ma costo elevato; La sede metallica della valvola deve corrispondere alla differenza di durezza del materiale della piastra della farfalla per evitare perdite causate dall'attrito reciproco. Inoltre, il rapporto di pressione di tenuta deve essere controllato con precisione. Se è troppo alto, causerà la deformazione della sede della valvola, mentre se è troppo basso non si adatterà saldamente, influenzando direttamente l'effetto di tenuta.
