Esistono requisiti per la direzione di installazione delle valvole a farfalla?

La direzione di installazione divalvola a farfallas dovrebbero essere determinati in base al tipo e alle condizioni di lavoro. Le valvole a farfalla sigillate bidirezionali generalmente non hanno requisiti direzionali rigorosi, ma esistono direzioni di installazione consigliate; La valvola a farfalla sigillata unidirezionale deve essere installata nella direzione indicata dalla freccia e la direzione dello stelo della valvola deve evitare la verticale verso il basso per garantire un funzionamento sicuro e prestazioni di tenuta.

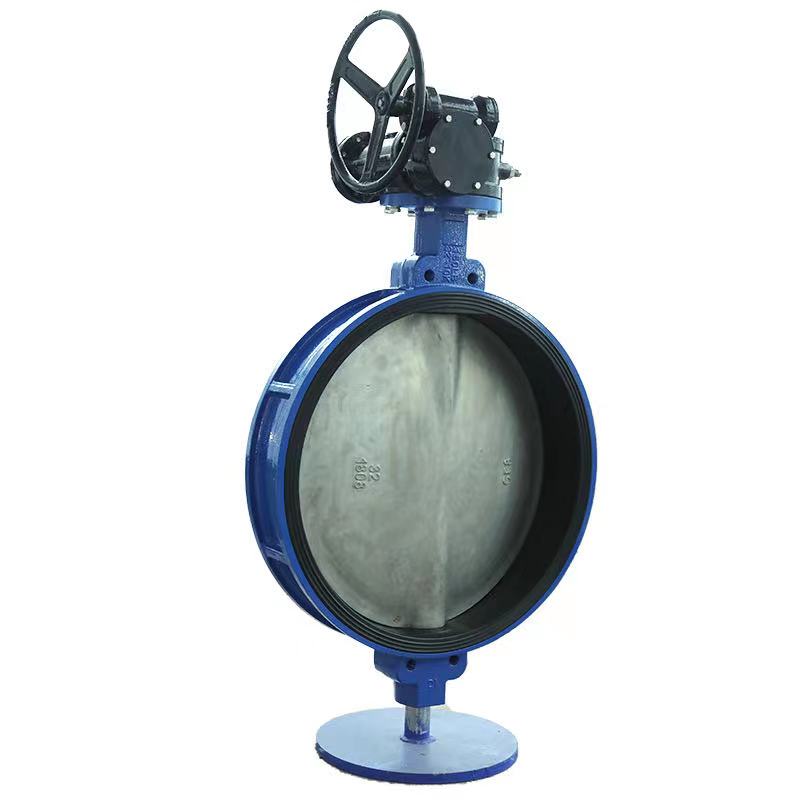

Le valvole a farfalla si dividono in due tipologie: tenuta bidirezionale e tenuta unidirezionale. Per sigillatura bidirezionalevalvole a farfalla, teoricamente non esistono rigide restrizioni direzionali per l'installazione, ma ci sono direzioni di installazione consigliate nella progettazione pratica. Ad esempio, in una tubazione orizzontale, la direzione dello stelo della valvola può essere selezionata nell'ordine di inclinazione verticale verso l'alto, orizzontale e di 45° verso l'alto. Questo metodo di installazione è facile da usare e può garantire l'uniformità della tenuta. Per le valvole a farfalla di grande diametro (come DN500 e superiori), si consiglia di installare il corpo valvola orizzontalmente e l'attuatore sopra per evitare l'influenza del peso proprio della piastra della valvola sulla coppia. Se il mezzo della tubazione contiene sedimenti (come fango, sabbia e acqua), si consiglia che il flusso del mezzo entri dal lato posteriore della superficie di tenuta della piastra della valvola per ridurre l'usura e prolungare la durata della valvola.

L'installazione di unidirezionale sigillatavalvole a farfallaha chiari requisiti direzionali. Il corpo della valvola è solitamente contrassegnato da frecce e la direzione della freccia deve essere coerente con la direzione del flusso del fluido nella tubazione durante l'installazione, altrimenti potrebbe causare guasti alla tenuta o perdite del fluido.

Sia le valvole a farfalla bidirezionali che quelle unidirezionali non possono essere installate verticalmente verso il basso nella direzione dello stelo della valvola. Se lo stelo della valvola è rivolto verso il basso, il fluido della tubazione potrebbe fuoriuscire dallo stelo della valvola, soprattutto durante il trasporto di fluidi acidi, alcalini e tossici, il che rappresenta una minaccia per la sicurezza personale degli operatori. Inoltre, l'installazione dello stelo della valvola verso il basso aumenterà la difficoltà di funzionamento, richiedendo all'operatore di sollevare la testa per il funzionamento, il che non è in linea con il design ergonomico.

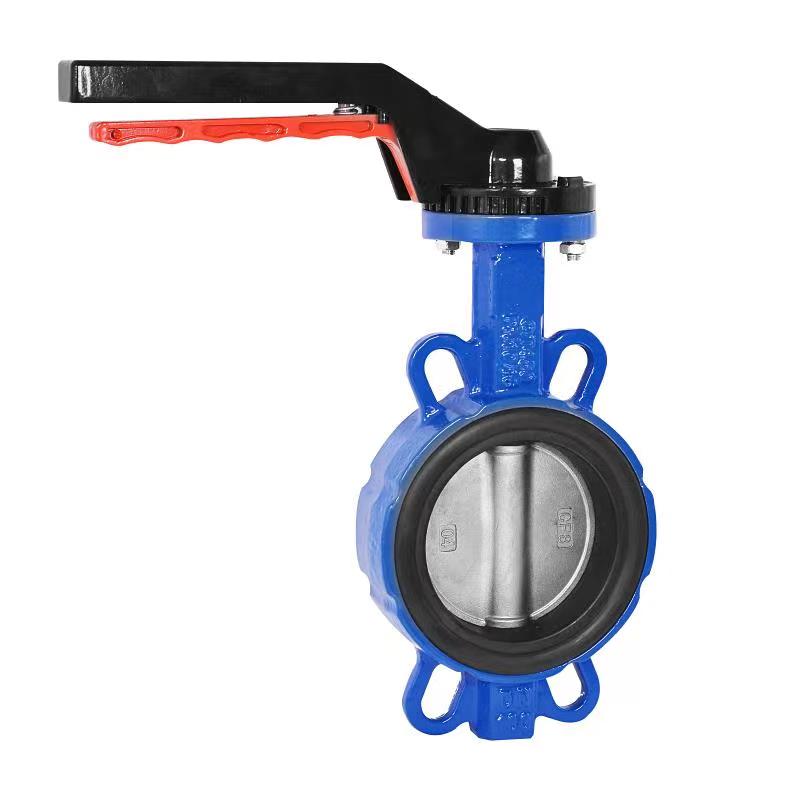

La posizione di installazione delle valvole a farfalla dovrebbe essere facile da usare. La maniglia o il volantino delle valvole a farfalla manuali si trova generalmente a 1,2 metri di distanza dal pavimento operativo, vicino alla posizione del torace, il che rende l'apertura e la chiusura più facili. Se la valvola è installata a terra, il volantino o la maniglia devono essere rivolti verso l'alto e non inclinarsi; Se installato contro pareti o apparecchiature, lasciare spazio in piedi per gli operatori per evitare di lavorare dall'alto.
